Ketelframe schaal 1/50

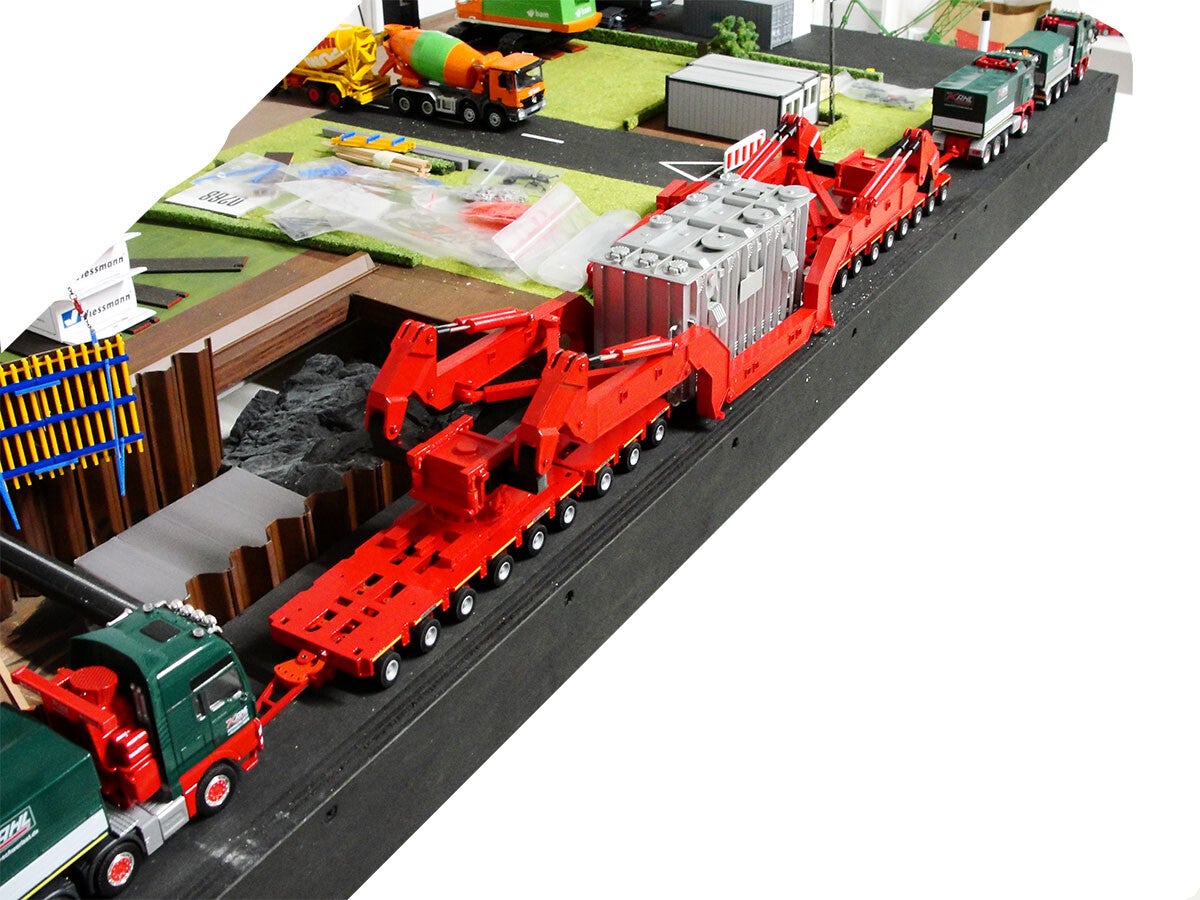

Imposante girder of Ketelframe in schaal 1/50, bestaande uit bijna 90 onderdelen. De liggende delen bestaan uit meerdere stukken, door aantal en plaats te kiezen kun je het model in lengte aanpassen. Ook de breedte en de hoogte zijn instelbaar. Voor en achter rust het systeem op twee draaistellen, welke je op een trailer kunt monteren.
Afmetingen:
max lengte: 800mm (variabel)
breedte: 80 - 105mm (variabel)
Hoogte: 80 - 110mm (variabel)
Dit complexe model wordt alleen op bestelling gemaakt, en in overleg kunnen er dan ook aanpassingen gemaakt worden, bijv. om het draaistel precies passend op jouw model te maken, of om speciale steunen voor de last die je er op wilt zetten te maken.
Voor het chassis kunt u uit diverse kleuren kiezen, standaard zijn de cilinders rood, maar op wens kan dat ook aangepast worden. De zuigerstangen zijn van staal, en de verbinding tussen de frame balken zijn M2 schroefjes

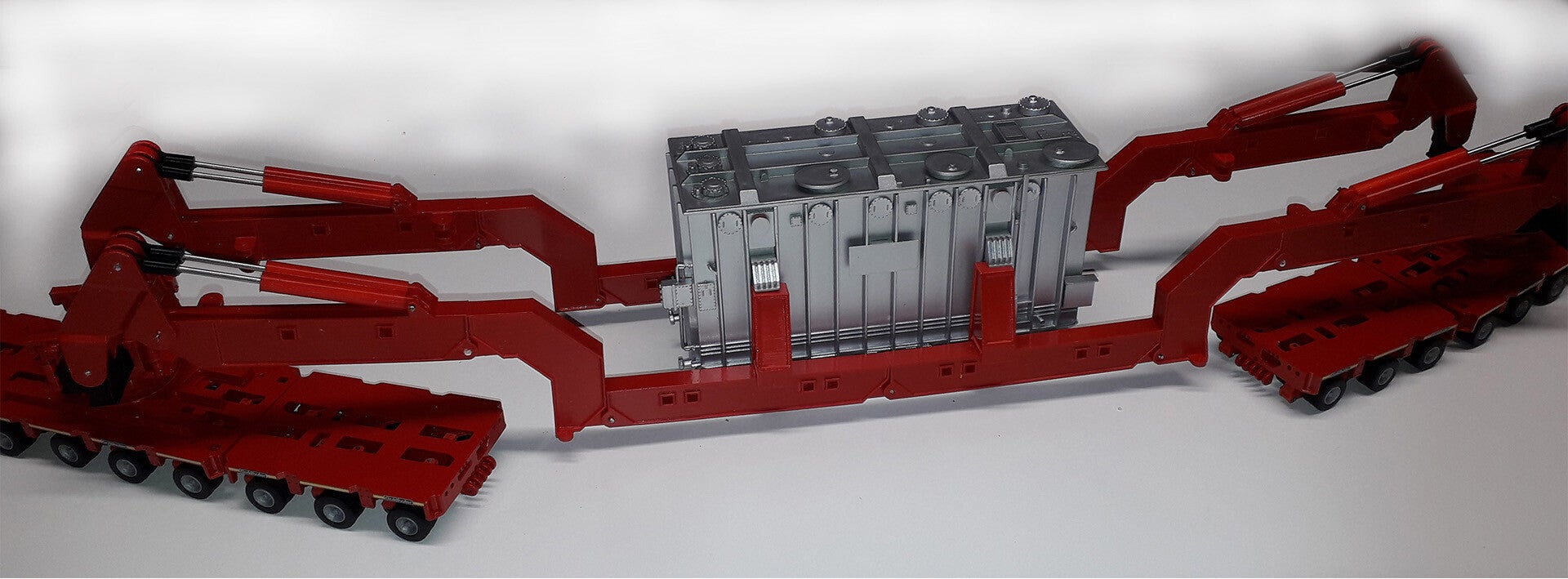

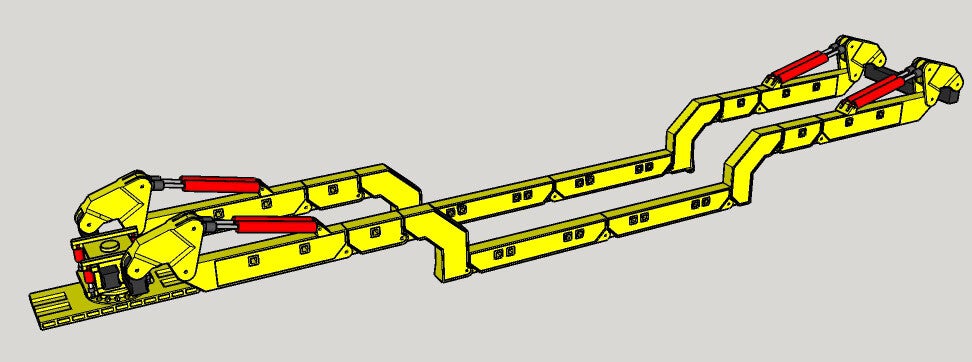

Er zijn inmiddels al meerdere modellen gemaakt, maar het is lastig gebleken er goede foto's van te maken, veel van de afbeeldingen hierbij komen dus van het tekenprogramma zelf.

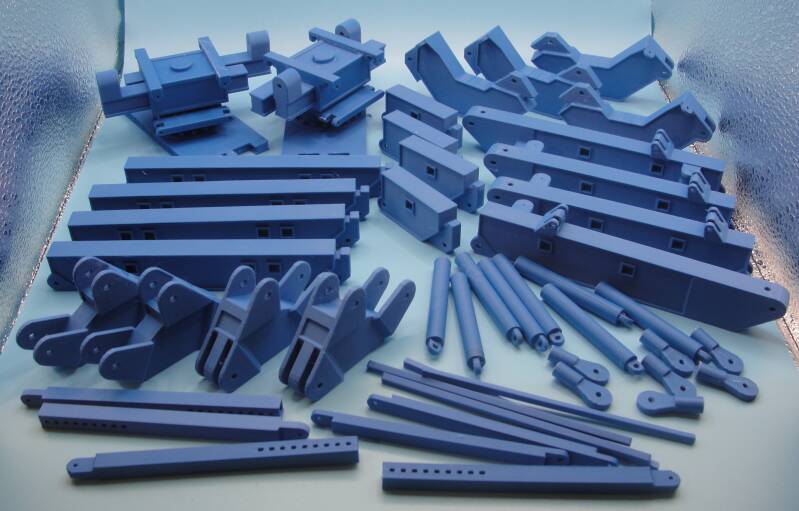

Links zie je een deel van de in totaal 90 onderdelen waaruit het ketelframe opgebouwd wordt. Rechts het draaistel, de onderplaat kan aangepast worden aan het platform waar het op moet komen. De kop daarop kan 360 graden draaien. Het frame wordt met de levers gemonteerd aan draagarmen die door in die kop zitten. Deze kunnen schuiven, waarmee je de breedte van het frame bepaalt.
De verbinding tussen de diverse balken os een klemsysteem wat in elkaar haakt. Dat alleen is al voldoende om de balken vast bij elkaar the houden, maar er gaat ook een M2 schroefje door om de verbinding vast te zetten.
er zijn draagbalken van verschillende lengte, waarmee je kan combineren om de afmetingen van het frame te bepalen.

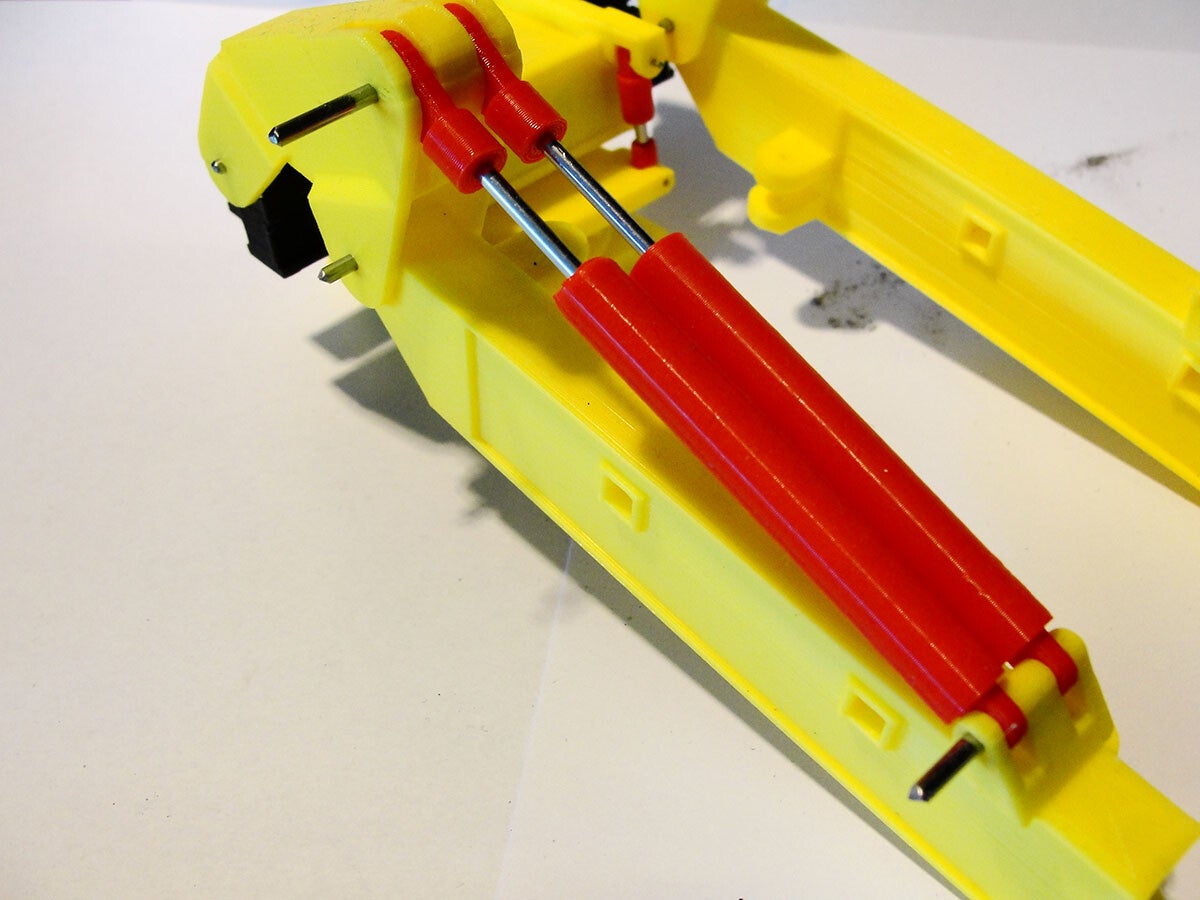

De verschillende cilinders (16 in totaal) hebben stalen zuigerstangen, en kunnen in- en uitschuiven als je de rijhoogte van het frame verandert.
